Kylmäainesuodattimen kuivaimet: valinta, sijoitus ja huolto luotettavan LVI-suorituskyvyn takaamiseksi

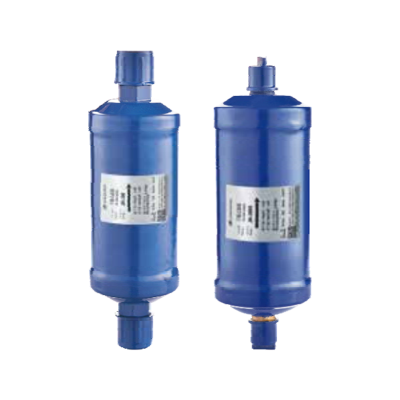

LVI-kylmäainesuodattimen kuivaimen mitoitusopas

Miksi koolla on paljon muutakin kuin "sopiuko se?"

Oikean suodatinkuivaimen koon valinta ei ole vain pakkauspäätös; se vaikuttaa suoraan järjestelmän vakauteen, kompressorin käyttöikään ja energiatehokkuuteen. Liian pieni yksikkö voi kyllästyä nopeasti, jolloin happoja, lietettä ja kosteutta pääsee kiertämään kauan ennen kuin laite saavuttaa odotetun huoltovälin. Sitä vastoin mielivaltaisen ylimitoitettu yksikkö voi aiheuttaa tarpeettoman paineen pudotuksen, aiheuttaa öljyn paluuongelmia alhaisella kuormituksella ja vaikeuttaa evakuointia. Nestelinjoissa liiallinen painehäviö vähentää positiivista nettoimua paisuntalaitteessa, mikä aiheuttaa välkkymistä, nälkäisiä höyrystimiä ja arvaamatonta ylikuumenemista. Imulinjoissa (käytetään tilapäisesti puhdistukseen tai erikoishuollossa) väärä koko voi lisätä paineen laskua ja nostaa puristussuhdetta, mikä heikentää kapasiteettia ja nostaa poistolämpötiloja. Paras käytäntö on tasapainottaa epäpuhtauksien kapasiteetti, sallittu painehäviö suunnittelumassavirtauksessa ja kylmäaineen viskositeettiominaisuudet pitäen mielessä, että seokset ja korkeapaineiset kylmäaineet käyttäytyvät eri tavalla kuin vanhat nesteet.

Nyrkkisäännöt, jotka on vielä tarkistettava

Nopeita arvioita varten monet teknikot korreloivat kuivaimen koon laitteen vetoisuuteen ja tarkistavat sitten valinnan valmistajan virtaus-/painehäviökäyrien mukaan. Yleisenä lähestymistapana valitse nestelinjakuivausrumpu, jonka nimellisvirtaus kylmäaine- ja lauhdutuslämpötilassa tuottaa hyväksyttävän painehäviön – usein suunniteltu pieneen baarin murto-osaan (tai muutamaan psi:iin). Epäpuhtauksien kapasiteetin tulee olla sopiva asennusskenaarioon: puhtaissa putkissa olevissa uusissa laitteissa voidaan käyttää kompakteja yksiköitä, kun taas jälkiasennuksissa, palamisissa tai ympäristölle pitkän rakentamisen aikana altistuvat järjestelmät hyötyvät suuremmista tilavuuksista ja suuremmasta kuivausainemassasta. Punnitse myös öljyn tyyppi ja sekoittuvuus; POE-öljyt imevät kosteutta nopeasti, joten jäännöskosteuden hallinta on välttämätöntä, erityisesti HFC/HFO-seoksissa. Yhdistä aina nyrkkisäännöt kylmäaineen ja lämpötila-alueen erityisten kaaviotietojen kanssa, joita odotat käytössäsi.

Toiminut esimerkki ja vertaus sanoilla

Kuvittele 5 tonnin jaettu järjestelmä, jossa käytetään tavallista korkeapaineista kylmäainetta. Jos valitset hyvin pienen nestelinjaisen kuivausrummun, saatat pitää kaapin siistinä, mutta todennäköisesti painehäviö on suhteellisesti suurempi suunnittelumassavirtauksessa. Kun vertaamme keskikokoista patruunaa alakokoiseen vaihtoehtoon, keskikokoinen vaihtoehto yleensä vähentää painehäviötä nimellismäärällä ja tarjoaa enemmän kuivausainetta, joten se pysyy tehokkaana pidempään varhaisen sisäänajon aikana. Ylisuureen teollisuuskapseliin verrattuna keskikokoinen yksikkö yleensä välttää tarpeettoman tilavuuden ja pienentää öljynkorjuun riskiä osakuormitusolosuhteissa. Siten "keskioikea" -valinta tasapainottaa virtausta ja kapasiteettia säilyttäen samalla vakaan alijäähdytyksen paisuntalaitteessa.

Havainnollinen valintataulukko (tarkista valmistajan tiedoilla)

Yleisiä mitoitussudenkuoppia, jotka on vältettävä

• Jätetään huomioimatta kylmäainekohtaiset virtaustiedot ja luotetaan vain "tonnimäärätietoihin".
• Liitosten ja venttiilien additiivinen vaikutus unohdetaan painehäviön arvioinnissa.
• Käytä samaa kokoa alkupuhdistukseen ja jatkuvaan huoltotyöhön ilman uudelleenarviointia.
• Toisen evakuoinnin väliin epäilyttävissä järjestelmissä kuivaimen vaihdon jälkeen.

suodatinkuivain lämpöpumppujärjestelmiin

Kaksisuuntainen virtaus muuttaa vaatimuksia

Lämpöpumput kääntävät kylmäaineen virtauksen päinvastaiseksi, joten kaikki piiriin jäävät suodatinkuivaimet on suunniteltava kaksisuuntaiseen käyttöön tai ne on liitettävä takaiskuventtiileihin, jotka varmistavat oikean virtauksen sydämen läpi. Perinteinen yksisuuntainen nestelinjakuivain voi toimia jäähdytyksessä, mutta lämmitystilassa siitä voi muodostua tahaton rajoitus tai se voi jopa vangita epäpuhtauksia silmukan väärään kohtaan. Bi-flow-mallit lieventävät tätä esittämällä lähes symmetrisen virtausreitin kuivausainekerroksen ja seulojen läpi. Yksisuuntaisiin yksiköihin verrattuna kaksivirtausmallit vähentävät painehäviöiden riskiä sulatustapahtumien aikana ja minimoivat öljyn paluuhäiriöt, kun suunnanvaihtoventtiili toimii. Koska sulatus lähettää kuumaa kaasua epätavallisia reittejä pitkin, kuivausrummun lämmönkestävyys ja näytön tuki ovat erityisen tärkeitä materiaalien siirtymisen estämiseksi.

Sijoitus suunnanvaihtoventtiilien ja takaiskuventtiilien ympärille

Mittauslaitteiden suojaamiseksi molemmissa tiloissa teknikot paikantavat linjasta usein kaksivirtauskuivaimen, joka toimii nesteenä jokaisen käyttötilan aikana, mikä ei aina ole selvää ensi silmäyksellä. Pakattuissa lämpöpumpuissa strateginen sijoitus sisäpatterin poistoaukon tai ulkopatterin poistoaukon lähellä riippuu siitä, missä nestelinja sijaitsee lämmityksen ja jäähdytyksen aikana. Jos takaiskuventtiileillä pakotetaan virtaus haluttuun suuntaan tavallisen kuivausrummun läpi, varmista venttiilin Cv ja halkeilupaine, jotta yhdistetty kokoonpano ei aiheuta liiallista painehäviötä. Kun verrataan todellista kaksivirtauskokoonpanoa takaiskuventtiilin kiertotapaan, kaksivirtausvaihtoehto tarjoaa yleensä yksinkertaisemman putkiston, vähemmän vuotoliitoksia ja helpomman diagnosoinnin, kun taas kiertotapa voi olla houkutteleva, kun varasto on rajallinen, mutta vaatii huolellista käyttöönottoa.

Palvelukäytännöt kausiluonteiseen luotettavuuteen

Lämpöpumpuissa on enemmän tilavaihtoja ja pidempi vuotuinen käyttöaika kuin jäähdytysjärjestelmissä, joten kuivausainekapasiteetilla ja seulan kestävyydellä on merkitystä. Varmista kausitarkastuksissa, että kuivausrumpu ei kuumene sulatuksen aikana, kuuntele materiaalin liikkumiseen viittaavaa melua ja varmista vakaa alijäähdytys molempiin suuntiin. Jos tapahtuu palaminen tai kosteustapahtuma, asenna väliaikaiset imulinjan puhdistuskuivaimet happojen ja hiukkasten talteenottamiseksi ja poista tai vaihda ne sitten, kun happotestit ovat neutraaleja ja paineen aleneminen osuu tavoitteisiin. Verrattuna siihen, että imupuhdistuskuivain jätetään paikalleen määräämättömäksi ajaksi, sen poistaminen talteenoton jälkeen säilyttää tehokkuuden ja estää tarpeettomia imupainehäviöitä.

Taulukko lämpöpumpun huomioista

• Varmista, mikä linja on nestemäinen kussakin tilassa, ennen kuin sitoudut sijoittamiseen.
• Dokumentoi peruspaineen lasku kuivausrummun yli lämmityksessä ja jäähdytyksessä.
• Testaa sulatuksen suorituskyky korjausten jälkeen samalla kun seuraat alijäähdytystä ja tulistusta.

vaihdettava ydinkylmäainesuodatin kuivaaja vs tiivistetty

Huollettavuus ja elinkaarinäkökulma

Vaihdettavat ydinkuoret ja suljetut patruunakuivaimet poistavat molemmat hapon, kosteuden ja hiukkaset, mutta ratkaisevat kuitenkin erilaisia elinkaariongelmia. Suljetut patruunat ovat kompakteja, kustannustehokkaita ja ihanteellisia paikoissa, joissa tilaa on vähän ja kontaminaatioriski on pieni. Kun työ vaatii toistuvaa puhdistusta – kompressorin palamisen jälkeen, vaiheittaisten jälkiasennusten aikana tai suurissa järjestelmissä, joissa hitsauskuona ja oksidit ovat yleisiä – vaihdettavalla ydinkuorella on mahdollista vaihtaa materiaalia katkaisematta linjaa. Puhtaalla palvelun kannalta kuorimenetelmä vähentää seisokkeja peräkkäisten puhdistusten aikana ja rajoittaa viereisten komponenttien toistuvaa kuumenemista. Verrattuna suljettuihin patruunoihin, ydinkuoret mahdollistavat myös ydinseoksen räätälöinnin (korkea happokapasiteetti, korkea hiukkaspitoisuus tai tasapainoinen). Kompromissi on alkukustannukset, tila ja kurinalaisuus, joka vaaditaan puhtaiden ydinmuutosten tekemiseen ilman uusia epäpuhtauksia.

Kapasiteetti, paineen lasku ja riskinhallinta

Tietyllä liitäntäkoolla kuoret hyväksyvät tyypillisesti suurempia materiaalimääriä, mikä tuottaa suuremman lika- ja kosteuskapasiteetin ja usein pienemmän painehäviön. Tämä etu kasvaa sotkuisissa järjestelmissä, joissa on pitkät putkistot ja useita lisävarusteita. Suljetut patruunat kuitenkin loistavat pienissä laitteissa, joissa jokainen kyynärpää on tärkeä, ja painehäviö oikean kokoisen patruunan kautta on täysin hyväksyttävää. Kun verrataan suljettua yksikköä ydinkuoreen samalla virtauksella, vaippa tarjoaa yleensä pidemmän puhdistusikkunan ja asteittaisemman painehäviön nousun latautuessaan. Sitä vastoin suljetut patruunat yksinkertaistavat varastoa ja vähentävät virheellisen ytimen valinnan mahdollisuutta, mikä voi olla piilotettu suorituskyvyn heikentymisen lähde monimutkaisissa laitoksissa.

Menettelykuri ydinmuutosten aikana

Kun vaihdat ydintä, eristä osa, ota kylmäaine talteen tarvittaessa ja noudata steriiliä työnkulkua: sulje avoimet linjat, pyyhi istuinpinnat ja vältä nukkaavia liinoja. Kokoamisen jälkeen suorita syvätyhjennys ja seisova alipainetesti varmistaaksesi tiiviyden ja alhaisen kosteuden. Verrattuna tiivistetyn yksikön vaihtamiseen leikkaamiseen ja juottamiseen, tämä menetelmä vähentää lähellä olevien venttiilien ja eristeiden lämpörasitusta erityisesti ruuhkaisissa mekaanisissa tiloissa. Kuitenkin pienissä jaetuissa järjestelmissä suljetun patruunan vaihtaminen voi olla nopeampaa ja vähemmän virhealtista miehistöille, jotka eivät rutiininomaisesti käsittele kuoria.

Vertailutaulukko: Vaihdettava ydin vs

• Käytä kuorta, jos toistuvia suodattimia vaihdetaan puhdistuksen aikana.
• Valitse suljetut patruunat kompakteihin järjestelmiin, joissa on rutiinihuoltovälit.
• Vakavan saastumisen jälkeen yhdistä imupuhdistuskuivain väliaikaisesti pariksi ja poista se sitten.

nestemäinen linja suodatinkuivain kosteuden ilmaisin

Mitä osoitin kertoo sinulle – ja mitä se ei

Tarkastuslasiin integroitu kosteusosoitin mahdollistaa kaksi nopeaa visuaalista tarkistusta: kuplien esiintyminen nestevirrassa ja kylmäaineen suhteellinen kuivuus. Värielementti reagoi kosteustasoon vaihtamalla sävyä, mikä tarjoaa teknikolle nopean "go/no-go" -merkin. Verrattuna pelkkään evakuointihistoriaan tai yhteen tyhjiölukemaan luottamiseen, ilmaisin lisää jatkuvaa palautetta käytön aikana ja huoltotapahtumien jälkeen. Se ei kuitenkaan ole laboratoriolaite; lämpötila, öljytyyppi ja valaistus voivat vaikuttaa havaintoon. Siksi sitä on parasta käyttää yhdessä mitatun alijäähdytyksen ja tulistuksen kanssa järjestelmän kunnon vahvistamiseksi.

Värien tulkitseminen ja päättäväinen toiminta

Ennen kuin ryhdyt toimiin, varmista, että ilmaisimen viitetaulukko koskee tiettyä asennettua elementtiä. Yleisenä työnkulkuna tarkista nestelinjan lämpötila ja paine, laske alijäähdytys ja lue sitten väri. Jos ilmaisin näyttää "märkä" tilan alijäähdytyksen ollessa alhainen ja ilmassa on kuplia, järjestelmässä on todennäköisesti sekä leimahduskaasua että ylimääräistä kosteutta – vaihda nestelinjan kuivain ja tyhjennä se uudelleen. Jos ilmaisin suuntaa kohti "kuivaa", mutta kuplia jatkuu, keskity alijäähdytykseen ja mahdolliseen rajoitukseen ylävirtaan. Verrattuna yhdestä oireesta arvaamiseen, tämä yhdistetty lähestymistapa lyhentää vianmääritystä ja vähentää toistuvia käyntejä.

Bubble Clues vs väärät positiiviset

Kuplat voivat tarkoittaa riittämättömästä alijäähdytyksestä johtuvaa leimahduskaasua, rajoitusta tai yksinkertaisesti tarkkailua käynnistyksen aikana tai välittömästi kuumakaasusulatuksen jälkeen. Tarkkailulasin lämmin ympäristö voi myös vaikuttaa siihen, mitä näet. Verrattuna vakaaseen, kuplattomaan virtaan tasaisella kuormituksella, ajoittainen vaahto transienttien aikana on vähemmän huolestuttava. Jos kuplat osuvat yhteen märkäilmaisimen kanssa, käsittele sitä ensin kosteusongelmana; Jos ilmaisin on kuiva, mutta kuplia on jäljellä, tutki alijäähdytys, vastaanottimen taso ja lauhduttimen suorituskyky.

Viitetaulukko: Tyypilliset indikaattorilukemat

• Vertaa aina indikaattorin lukemaa mitattuun alijäähdytykseen ja tulistukseen.
• Suojaa näkölasi suoralta auringonvalolta arvioidessasi väriä.
• Kuivaimen vaihdon jälkeen lokin ilmaisimen väri ja järjestelmämittarit uutena perusviivana.

kylmäainesuodattimen kuivausrummun paras sijoitus linjaan

Liquid Line -sijoitteluperiaatteet

Nestelinjasuodattimen kuivausrummun yleisin pysyvä sijainti on lauhduttimen (tai vastaanottimen, jos sellainen on) alavirtaan ja paisuntalaitteen ylävirtaan. Tämä järjestely suojaa annostelulaitetta hiukkasilta ja varmistaa, että kylmäaine pysyy kuivana kaasuttaessaan, mikä estää jään muodostumisen aukkoon tai venttiiliporttiin. Verrattuna kuivaimen asentamiseen kauas ylävirtaan, sen sijoittaminen lähelle paisuntalaitetta lyhentää putken pituutta, johon uutta kosteutta voi päästä vedenpoiston jälkeen. Vastaanottimilla varustetuissa järjestelmissä monet teknikot suosivat kuivausrummun asentamista vastaanottimen ulostuloon suodattamaan kaiken varastosta poistuvan. Jos järjestelmä sisältää useita laajennuslaitteita, erillinen kuivain haaraa kohti voi parantaa kestävyyttä ja yksinkertaistaa diagnostiikkaa.

Erikoistapaukset: lämpöpumput ja monimutkaiset järjestelmät

Lämpöpumput ja monitoimijärjestelmät vaativat huolellista harkintaa, koska "nestelinja" muuttuu käyttötavan mukaan. Kaksivirtauskuivain, joka on sijoitettu paikkaan, jossa nestettä on sekä lämmityksessä että jäähdytyksessä, säilyttää suojan virtaussuunnasta riippumatta. VRF-tyylisissä järjestelmissä, joissa on monia haaroja, kuivuri on usein sijoitettu lähelle keskusyksikköä lisäsihtien tai haaralinjasuodatuksen kanssa, kun kontaminaatioriski on suuri. Verrattuna yhteen keskuskuivaimeen, hajautettu suojaus voi minimoida paikallisen vian vaikutukset ja rajoittaa palvelun kyseiseen haaraan.

Käyttöönotto- ja tarkastusvaiheet

Tarkista asennuksen jälkeen oikea sijoitus mittaamalla painehäviö kuivaimen poikki mitoituskuormituksella ja varmistamalla vakaa alijäähdytys paisuntalaitteen sisääntulossa. Jos painehäviö on liiallinen, suurempi yksikkö tai siirretty sijainti, jossa on vähemmän ylävirran mutkia, saattaa olla tarpeen. Verrattuna marginaalisen asettelun jättämiseen korjaamatta, sijoittelun optimointi maksaa takaisin nopeasti, koska puhelut vähenevät ja käyttömukavuus on tasaista. Jos olet epävarma siivousjakson aikana, asenna huoltoventtiilit tilapäisen kuivaimen siirtämisen mahdollistamiseksi tai rinnakkaiset kuivaimet; Kun järjestelmä vakiintuu, poista väliaikaiset komponentit ja palauta pysyvä kokoonpano.

Sijoitusvaihtoehdot verrattuna

• Pidä jatkuva nestelinjakuivain mahdollisimman lähellä paisuntalaitteen sisääntuloa.
• Käytä tilapäisten puhdistuskuivainten huoltoventtiilejä yksinkertaistaaksesi poistamista myöhemmin.
• Dokumentoi mitattu painehäviö kuivausrummun yli tulevaa vertailua varten.
