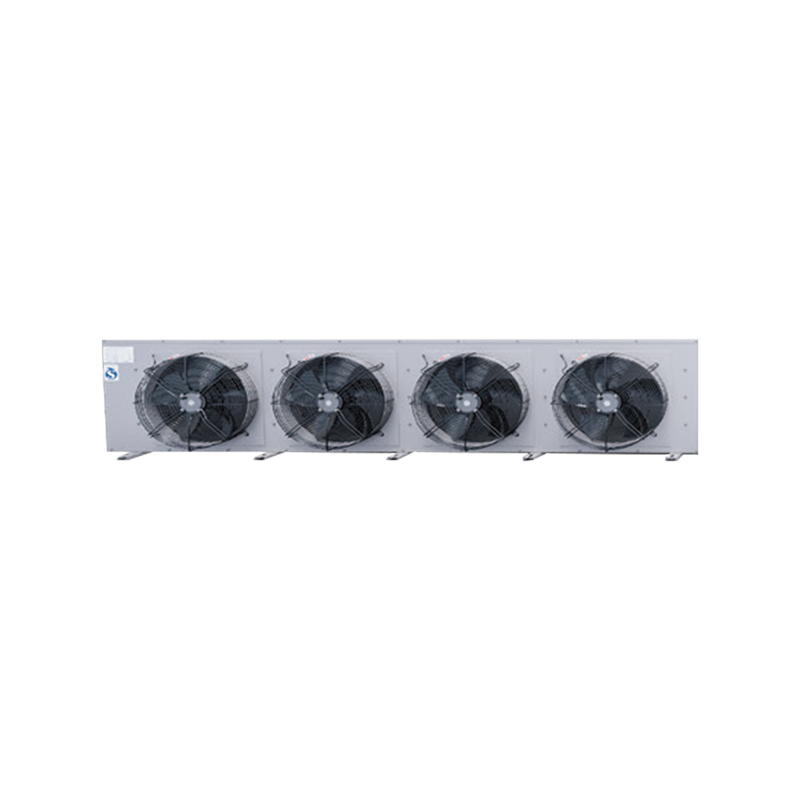

Kuori: Rakenteelliset peltiosat on valmistettu korkealaatuisista teräslevyistä, ja pinnat on kaikki sähköstaattisesti fosfatoitu ja ruiskutettu maahantuoduilla automaattisilla ruiskutuslaitteilla, joilla on vahva korroosionkestävyys ja jotka sopeutuvat erilaisiin käyttöympäristöihin.
Hyvän pinnan laadun varmistamiseksi koko yksikön käyttöiän ajan. Alumiinista tai ruostumattomasta teräksestä valmistetut kuoret voidaan räätälöidä käyttäjän tarpeiden mukaan.
Vesisäiliö: suunniteltu vinoon kulmaan, jotta sulatusvesi poistuu tasaisesti, vältetään kelluva vesi ja estetään veden kerääntyminen vesikaukaloon.
Lämmönvaihtoputki: Korkeahampainen sisäkierteinen kupariputki on valittu korkean lämmönsiirtotehokkuuden vuoksi.
Evät: Otetaan käyttöön upouudet siniaaltohydrofiiliset alumiinirivat, tehostetaan ilman häiriöitä, vahvistetaan lämmönsiirtokerrointa ja parannetaan huomattavasti lämmönsiirtokykyä;
Tuuletin: Korkea staattinen paine, erityisesti räätälöity suuritehoinen ulkoisen roottorin aksiaalivirtaustuuletin, sopii korkean kosteuden ympäristöihin, korkea hyötysuhde, alhainen energiankulutus, vedenpitävä ja pölytiivis, erinomaisella suorituskyvyllä; Tuulettimen tehdas
Aiemmin läpäissyt staattiset ja dynaamiset tasapainotestit;
Sulatus: Pienitehoiset ruostumattomasta teräksestä valmistetut sulatussähkölämmitysputket valitaan ja järjestetään yksilöllisesti ja järkevästi, nopealla sulatusnopeudella ja perusteellisella sulatuksella, lämpöhäviöitä välttäen.
Pidennä sähkölämmitysputkien käyttöikää.
Sähköinen kytkentärasia: Jakorasiassa on alhainen lämpötilankesto, veden- ja pölytiivis, korkea palonestokyky, ja se on asennettu etuosaan johdotuksen ja huollon helpottamiseksi.
Eväväli: Vakiovälit ovat 4,5 mm, 6 mm ja 9 mm; Mukautettava arkkiväli 12 mm ja 18 mm vastaamaan käyttäjän tarpeita.
Kylmäaineen tyyppi: R404A-kylmäaine voidaan valita, R507A, R22, R134A, R407C ja R410A voidaan räätälöidä käyttäjän vaatimusten mukaan.
Höyrystin:
1. Ainutlaatuisessa putkinipussa otetaan täysin huomioon avaintekijät, kuten muutokset kylmäaineen tilassa, virtausnopeudessa, painehäviössä ja jakautumisen tasaisuus haihdutusolosuhteissa, mikä johtaa höyrystimen pintajäähdyttimen korkeampaan lämmönsiirtokykyyn.
2. Tehokas ja kompakti lämmönvaihdinrakenne haarukan muotoisilla vahvistetuilla lämmönsiirtoputkilla sisäkierteillä;
3. Lämmönvaihtoputket ja hydrofiiliset alumiinirivat laajennetaan mekaanisesti tiiviisti kupariputkien liittämiseksi alumiinilevyillä optimaalisen lämmönsiirtotehokkuuden saavuttamiseksi.
4. Höyrystimen nesteerotin ja kylmäainepiiri on optimoitu optimaalisen lämmönvaihdon tehokkuuden varmistamiseksi eri käyttöympäristöissä.
5. Tuulenohjaimen ainutlaatuinen muotoilu sijaitsee lämmönvaihtimen alapuolella ilmavirran oikosulkujen estämiseksi.

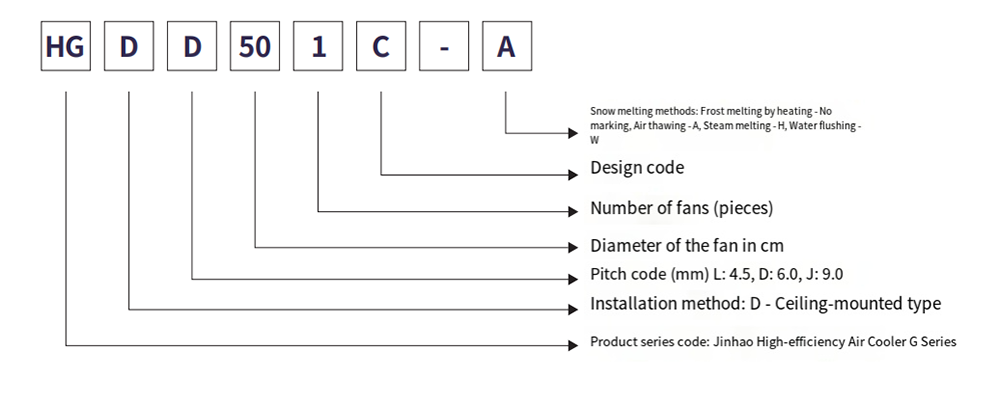

Mallin kuvaus
Teknisten parametrien taulukko (R404A)
Tehokkaan ilmanjäähdyttimen tekniset parametrit sähköiseen routakattoon
Kalvon etäisyys: 4,5 mm
| Malli | Jäähdytysteho kW | Putken tilavuus | Tuulettimen parametrit | Lumisulatus sähkölämmitys | |||||
| SC1 | SC2 | dm² | Terien lukumäärä x halkaisija | Teho W | Ilmamäärä m³/h | Alue m | Kela kW* haara | Vesipannu kW*haara | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1x500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1x500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1x500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1x600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2x500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2x550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2x600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2x600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2x600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3x600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Teknisten parametrien taulukko (R404A)
Tehokkaan ilmanjäähdyttimen tekniset parametrit sähköiseen routakattoon
Kalvon etäisyys: 6,0 mm
| Malli | Jäähdytysteho kW | Putken tilavuus | Tuulettimen parametrit | Lumisulatus sähkölämmitys | ||||||
| SC1 | SC2 | SC3 | dm² | Terien lukumäärä x halkaisija | Teho W | Ilmamäärä m³/h | Alue m | Kela kW* haara | Vesiallas kW*haara | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1x500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1x500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1x500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1x600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2x500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2x550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2x600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2x600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2x600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3x600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Teknisten parametrien taulukko (R404A)
Tehokkaan ilmanjäähdyttimen tekniset parametrit sähköiseen routakattoon
Kalvon etäisyys: 9,0 mm
| Malli | Jäähdytysteho kW | Putken tilavuus | Tuulettimen parametrit | Lumisulatus sähkölämmitys | ||||||
| SC3 | SC4 | SC5 | dm² | Terien lukumäärä x halkaisija | Teho W | Ilmamäärä m³/h | Alue m | Kela kW* haara | Vesiallas kW*haara | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1x500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1x500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1x500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1x600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2x500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2x550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2x600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2x600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2x600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3x600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

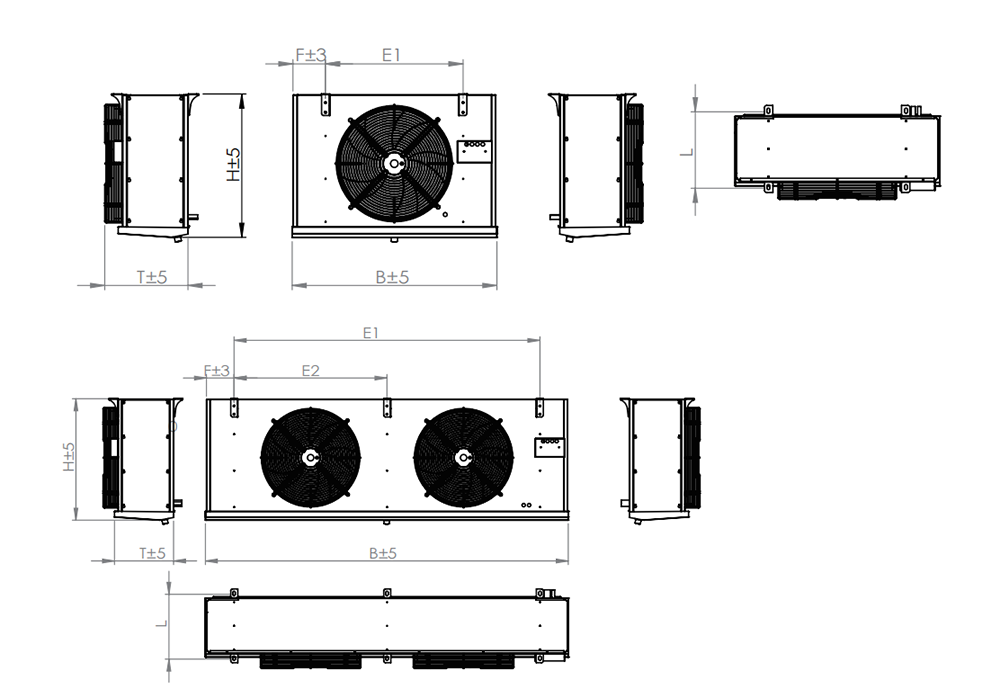

Ulkonäkö ja asennusmitat
Ulkonäkö ja asennusmitat of a high-efficiency electric frost ceiling air cooler
Kalvon etäisyys: 4,5 mm
| Malli | Käyttöliittymän tiedot (mm) | Mitat B*T*K | Asennus mitat | paino | Ääriviivakartan merkintä | |||||
| Tulo/paluuputki | Viemäröinti/(tuumaa) | PxLxK(mm) | L | E1 | E2 | E3 | F | sairaushistoria | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Ulkonäkö ja asennusmitat
Ulkonäkö ja asennusmitat of a high-efficiency electric frost ceiling air cooler
Kalvon etäisyys: 6,0 mm
| Malli | Käyttöliittymän tiedot (mm) | Mitat B*T*K | Asennus mitat | paino | Ääriviivakartan merkintä | |||||
| Tulo/paluuputki | Viemäröinti/(tuumaa) | PxLxK(mm) | L | E1 | E2 | E3 | F | sairaushistoria | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Ulkonäkö ja asennusmitat
Ulkonäkö ja asennusmitat of a high-efficiency electric frost ceiling air cooler
Kalvon etäisyys: 9,0 mm
| Malli | Käyttöliittymän tiedot (mm) | Mitat B*T*K | Asennus mitat | paino | Ääriviivakartan merkintä | |||||
| Tulo/paluuputki | Viemäröinti/(tuumaa) | PxLxK(mm) | L | E1 | E2 | E3 | F | sairaushistoria | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Huomautus 1: Suunnittelustandardit:
| Normaalit lämmönsiirtoolosuhteet | Tuloilman lämpötila | Haihtumislämpötila | Suhteellinen lämpötila | Suhteellinen lämpötila | Superheat |
| SC1 | 10℃ | 0℃ | 85 % | 1.35 | 6.5K |
| SC2 | 0℃ | -8℃ | 85 % | 1.15 | 5.2K |
| SC3 | -18℃ | -25℃ | 95 % | 1.05 | 4.6K |
| SC4 | -25℃ | -31℃ | 95 % | 1.01 | 3.9K |
| SC5 | -34℃ | -40℃ | 95 % | 1.01 | 3.9K |
Huomautus 2: Kylmäaineen muuntokerroin
| Kylmäaineet | Käyttöolosuhteet | R22 | R404A | R507 | R134a |
| Korjauskerroin | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korjauskerroin | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korjauskerroin | SC3 | 0.95 | 1 | 1 | 0.85 |
